| 品牌：卡特斯 | 型号：Z945T-10 | 连接形式：法兰 |
| 主体材料：铸铁 | 公称通径：DN50~DN4000mm | 3C阀门类别：工业 |
| 适用介质：水 | 密封形式：硬密封型 | 标准：国标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：电动气动手动 |
| 零部件及配件：焊条 | 用途：进水 | 压力环境：常压 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN50~DN4000mm |
详情介绍

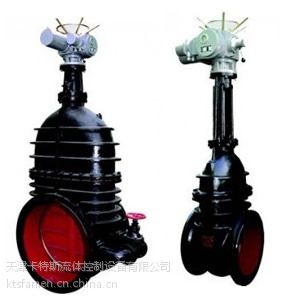

Z941T-10电动明杆铸铁闸阀、Z945T-10电动暗杆铸铁闸阀:Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，
生产公称压力：PN10~PN25，
阀体材料为灰铸铁或球墨铸铁的闸阀
Z941T-10/Z945T-10电动铸铁闸阀—性能参数
主要性能参数 型号 PN 工作压力/MPa
适用温度/℃ 适用介质 Z945T-10 10 1.0 180 水、蒸汽、油品 Z941T-10 10 1.0
Z941T-10/Z945T-10电动铸铁闸阀—产品零部件材料 零部件材料 型号 材料 阀体、阀盖 闸板、阀座 阀杆 阀杆螺母 填料
手轮 Z941T-10 灰铸铁 铜合金 2Cr13 铝铁青铜 柔性石墨 球墨铸铁
铸铁闸阀Z945T-10相关连接尺寸:
型号 DN L D D1 D2 b-f n-Φd H D0
重量 Z945W-10 Z945T-10 40 165 145 110 85 18-3 4-18 50 178 160 125 100 20-3 4-18 65 190 180 145 120 20-3 4-18 80 203 195 160 135 22-3 4-18 100 229 215 180 155 22-3 8-18 757 88 125 254 245 210 185 24-3 8-18 802 103 150 267 280 240 210 24-3 8-23 843 122 200 330 335 295 265 26-3 8-23 993 178 250 380 390 350 320 28-3 12-23 1097 239 300 420 440 400 368 28-4 12-23 1194 323 350 450 500 460 428 30-4 16-23 1269 431 400 480 565 515 482 32-4 16-25 1445 555 450 510 615 565 532 32-4 20-25 1558 720 500 540 670 620 585 34-4 20-25 1658 908 600 600 780 725 685 36-5 20-30 1758 1148 700 660 895 840 800 40-5 24-30 1976 1800 800 720 1010 950 905 44-5 24-34 2136 2340
